Trong nhiều năm, pin mặt trời silicon truyền thống đã thống trị thị trường nhờ độ bền cao và hiệu suất ổn định. Tuy nhiên, silicon cũng có hạn chế: cứng, nặng, quy trình chế tạo phức tạp và khó ứng dụng lên các bề mặt đặc biệt như kính cong, nhựa dẻo hoặc thiết bị di động. Từ đó, một hướng đi mới được phát triển mạnh mẽ: công nghệ in pin mặt trời (Printed Solar Cells) – giải pháp giúp sản xuất pin mặt trời theo cách “giống như in ấn”, mở ra tiềm năng tạo ra những tấm pin mỏng, nhẹ, linh hoạt và giá rẻ hơn trong tương lai.
1. Printed Solar Cells là gì?
Printed Solar Cells là loại pin năng lượng mặt trời được sản xuất bằng cách in các lớp vật liệu quang điện lên bề mặt nền (substrate) như: nhựa dẻo, kính, kim loại mỏng, vật liệu polymer.
Thay vì cắt silicon thành wafer và xử lý nhiệt độ cao, phương pháp này sử dụng “mực điện tử” (electronic ink) chứa vật liệu bán dẫn. Mực được in thành nhiều lớp mỏng, sau đó xử lý để tạo thành tấm pin có khả năng chuyển đổi ánh sáng mặt trời thành điện năng.
Hiểu đơn giản: Nếu pin silicon giống như “lắp ráp một tấm kính điện”, thì printed solar cells giống như “in một lớp pin lên bề mặt”.
2. Công nghệ in pin mặt trời hoạt động như thế nào?

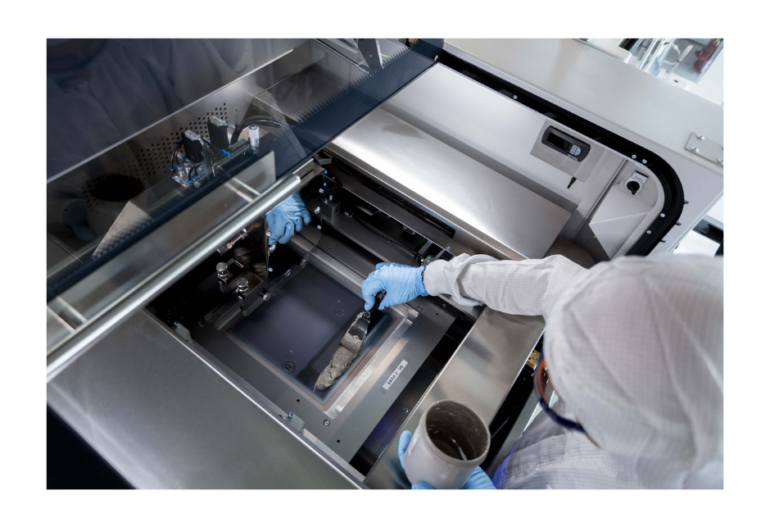

Công nghệ in pin mặt trời (Printed Solar Cells) hoạt động bằng cách in các lớp vật liệu quang điện dạng “mực” lên một bề mặt nền để tạo ra tấm pin có khả năng chuyển đổi ánh sáng thành điện. Quy trình cơ bản gồm các bước sau:
Bước 1: Chuẩn bị “mực” vật liệu quang điện
- Vật liệu tạo điện (như Perovskite, polymer hữu cơ, CIGS…) được pha thành dạng mực điện tử (electronic ink).
- Mực này phải có độ bám tốt và phù hợp để in lên bề mặt.
Bước 2: In các lớp lên bề mặt nền (substrate)
Dùng các kỹ thuật như:
- in phun (inkjet)
- in lụa (screen printing)
- in cuộn-to-cuộn (roll-to-roll)

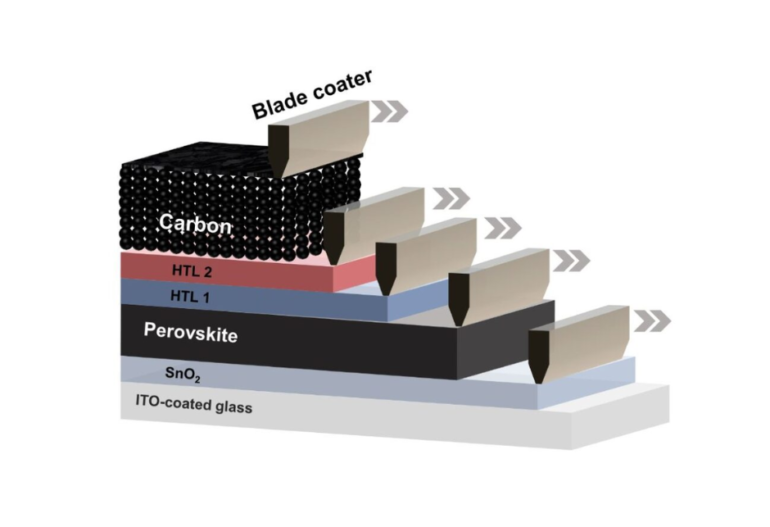

Mực được in thành nhiều lớp mỏng như:
- lớp điện cực
- lớp dẫn điện
- lớp hấp thụ ánh sáng (lớp tạo điện)
Bước 3. Làm khô và xử lý để ổn định lớp vật liệu
Sau khi in, các lớp được sấy hoặc xử lý nhiệt/UV để:
- lớp vật liệu bền hơn
- hoạt động đúng tính chất quang điện
Bước 4: Đóng gói bảo vệ (encapsulation)
- Cuối cùng, pin được phủ lớp bảo vệ để chống: độ ẩm, oxy, tia UV
- Giúp tăng độ bền khi sử dụng ngoài trời.
Printed Solar Cells giống như “in một tấm pin” bằng mực đặc biệt lên bề mặt, sau đó xử lý và bảo vệ để tạo ra pin mặt trời mỏng, nhẹ và linh hoạt.
3. Các kỹ thuật in phổ biến trong printed solar cells
a. In phun (Inkjet Printing)
In phun (Inkjet Printing) là kỹ thuật in sử dụng đầu phun để phun các giọt “mực quang điện” siêu nhỏ lên bề mặt nền (như nhựa, kính hoặc kim loại mỏng) theo đúng vị trí đã thiết kế. Đây là một trong những phương pháp quan trọng trong công nghệ Printed Solar Cells vì cho phép tạo ra các lớp vật liệu mỏng một cách chính xác.
Cách hoạt động:
- Pha vật liệu tạo điện thành “mực” (electronic ink)
- Đưa mực vào hệ thống đầu phun
- Máy in phun phun mực theo từng điểm để tạo thành các lớp pin mặt trời
- Sau đó lớp in được sấy / xử lý nhiệt hoặc UV để ổn định
Ưu điểm nổi bật:
- Độ chính xác cao, kiểm soát tốt độ dày lớp vật liệu
- Ít lãng phí vật liệu, vì chỉ phun đúng vùng cần in
- Dễ điều chỉnh thiết kế, phù hợp nghiên cứu và thử nghiệm
- In được trên nhiều bề mặt khác nhau
Hạn chế:
- Tốc độ in có thể chậm hơn khi sản xuất diện tích lớn
- Yêu cầu mực có độ nhớt phù hợp, nếu không dễ tắc đầu phun
- Cần kiểm soát kỹ để lớp phủ đồng đều
Ứng dụng thực tế:
- In lớp hấp thụ ánh sáng (active layer)
- In lớp dẫn điện hoặc điện cực
- Sản xuất pin mặt trời mỏng, nhẹ, linh hoạt cho thiết bị di động, IoT
b. In lụa (Screen Printing)
In lụa (Screen Printing) là kỹ thuật in sử dụng khuôn lưới (screen) để ép “mực quang điện” hoặc mực dẫn điện đi qua các vùng được tạo hình sẵn, từ đó tạo ra các lớp vật liệu trên bề mặt nền (kính, nhựa, kim loại mỏng). Đây là một phương pháp rất phổ biến trong công nghệ Printed Solar Cells vì đơn giản, rẻ và dễ sản xuất hàng loạt.
Cách hoạt động:
- Chuẩn bị khuôn lưới có hoa văn đúng thiết kế cần in
- Đổ mực lên khuôn (mực có thể là mực dẫn điện, mực vật liệu quang điện…)
- Dùng dao gạt (squeegee) kéo mực qua khuôn
- Mực đi qua các ô lưới “mở” và bám xuống bề mặt nền
- Sau đó sấy/ xử lý để lớp in khô và ổn định
Ưu điểm nổi bật:
- Chi phí thấp, thiết bị đơn giản
- Tốc độ nhanh, phù hợp sản xuất số lượng lớn
- In được lớp mực dày hơn (hữu ích cho điện cực)
- Dễ ứng dụng trên nhiều bề mặt vật liệu
Hạn chế:
- Độ chính xác và độ mịn không cao bằng in phun
- Khó in được các chi tiết siêu nhỏ
- Cần kiểm soát để tránh lớp in không đều hoặc bị lem
Ứng dụng trong Printed Solar Cells:
- In điện cực và đường dẫn điện
- In các lớp mực dẫn điện (silver paste, carbon, conductive ink)
- Thường dùng trong pin màng mỏng và các công nghệ sản xuất quy mô lớn

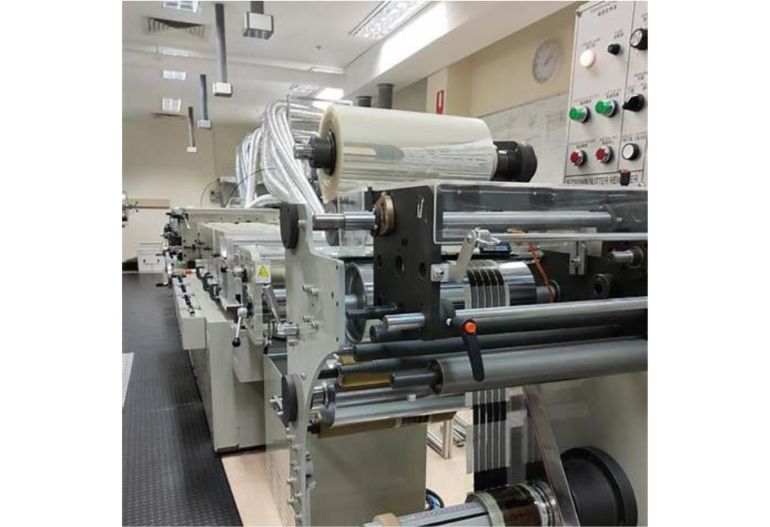

c. In cuộn-to-cuộn (Roll-to-Roll Printing)
In cuộn-to-cuộn (Roll-to-Roll Printing) là công nghệ in công nghiệp trong đó vật liệu nền (thường là màng nhựa hoặc kim loại mỏng) được đưa qua hệ thống máy in dưới dạng cuộn dài liên tục, giống như cách in báo hoặc in màng đóng gói. Đây là một kỹ thuật rất quan trọng trong Printed Solar Cells vì giúp sản xuất pin mặt trời màng mỏng nhanh, rẻ và quy mô lớn.
Cách hoạt động:
Vật liệu nền được cuộn thành cuộn lớn (roll).
Cuộn vật liệu chạy qua các trạm in để in từng lớp:
- lớp dẫn điện
- lớp vật liệu hấp thụ ánh sáng
- lớp điện cực
Sau mỗi bước, vật liệu được sấy / xử lý để lớp in ổn định
Cuối cùng được cuộn lại hoặc cắt thành tấm theo kích thước cần dùng.
Ưu điểm nổi bật:
- Sản xuất liên tục, tốc độ rất nhanh
- Giảm giá thành khi sản xuất số lượng lớn
- Phù hợp tạo pin mỏng, nhẹ, dẻo
- Có thể sản xuất trên diện tích lớn
Hạn chế:
- Dễ xảy ra lỗi nếu lớp in không đều (phải kiểm soát chất lượng chặt)
- Yêu cầu thiết bị công nghiệp hiện đại, vốn đầu tư ban đầu cao
- Cần kiểm soát tốt độ ẩm/nhiệt để vật liệu ổn định
Ứng dụng:
- Pin mặt trời dẻo (flexible solar)
- Pin tích hợp vào vật liệu xây dựng (BIPV)
- Pin cho thiết bị di động, IoT trong tương lai

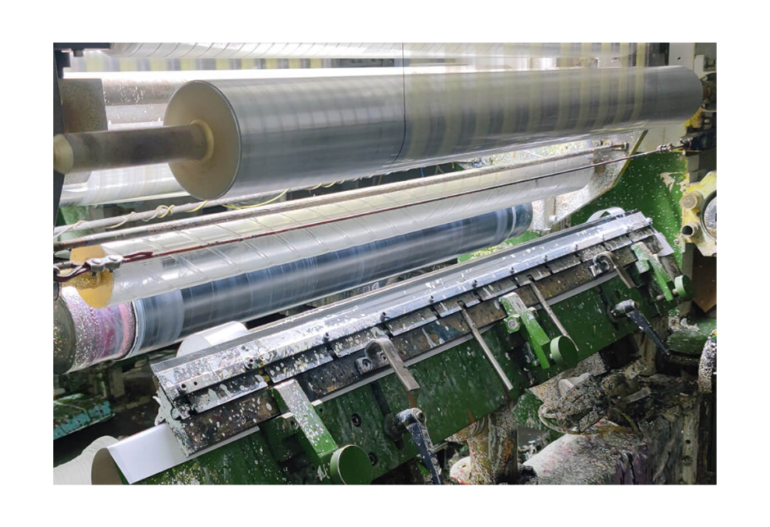

d. In ống đồng (Gravure Printing)
In ống đồng (Gravure Printing) là kỹ thuật in công nghiệp sử dụng trục in (cylinder) được khắc các rãnh siêu nhỏ để chứa mực. Khi trục quay, mực sẽ bám vào các rãnh khắc, sau đó được truyền lên vật liệu nền (substrate) như màng nhựa hoặc kim loại mỏng. Trong lĩnh vực Printed Solar Cells, in ống đồng được dùng để in các lớp vật liệu mỏng một cách nhanh, đều và ổn định, rất phù hợp cho sản xuất quy mô lớn.
Cách hoạt động:
- Trục in ống đồng được khắc sẵn hoa văn/định dạng lớp cần in
- Trục quay và nhúng qua bể mực điện tử
- Dao gạt (doctor blade) gạt bỏ mực thừa trên bề mặt trục
- Mực còn lại trong rãnh được ép truyền lên vật liệu nền khi đi qua trục in
- Vật liệu tiếp tục đi qua hệ thống sấy/làm khô để ổn định lớp in
Ưu điểm nổi bật:
- Tốc độ rất cao, phù hợp dây chuyền công nghiệp
- Lớp in đồng đều, chất lượng ổn định
- In tốt trên vật liệu dạng cuộn (roll-to-roll)
- Phù hợp in lớp mỏng trên diện tích lớn
Hạn chế:
- Chi phí đầu tư ban đầu cao do phải chế tạo trục khắc chính xác
- Khó thay đổi thiết kế nhanh (vì phải làm lại trục)
- Phù hợp sản xuất số lượng lớn hơn là làm mẫu nhỏ
Ứng dụng trong Printed Solar Cells:
- In lớp dẫn điện
- In lớp vật liệu hấp thụ ánh sáng
- In các lớp chức năng trong pin màng mỏng, pin dẻo
e. In flexo (Flexographic Printing)
In flexo (Flexographic Printing) là kỹ thuật in sử dụng khuôn in mềm (flexible printing plate) để chuyển mực lên bề mặt vật liệu nền (thường là màng nhựa dạng cuộn). Đây là phương pháp in công nghiệp rất phổ biến trong ngành bao bì, và hiện cũng được ứng dụng trong Printed Solar Cells vì có thể in liên tục trên diện tích lớn với tốc độ cao.
Cách hoạt động:
- Mực điện tử (electronic ink) được đưa lên trục lăn cấp mực
- Trục anilox điều tiết lượng mực đều và ổn định
- Mực truyền lên khuôn in mềm
- Khuôn in tiếp xúc với vật liệu nền (substrate) và in lớp vật liệu lên bề mặt
- Vật liệu đi qua hệ thống sấy/khô rồi cuộn lại
Ưu điểm nổi bật:
- Tốc độ in cao, phù hợp sản xuất hàng loạt
- In tốt trên vật liệu dạng cuộn (roll-to-roll)
- Thiết bị tương đối phổ biến, dễ mở rộng công nghiệp
- Có thể in được nhiều lớp vật liệu liên tục
Hạn chế:
- Độ phân giải/chi tiết thường không cao bằng inkjet
- Dễ bị ảnh hưởng bởi độ nhớt mực và áp lực trục → phải kiểm soát kỹ
- Phù hợp với thiết kế ổn định hơn là thay đổi liên tục
Ứng dụng trong Printed Solar Cells:
- In các lớp chức năng trên pin màng mỏng
- In lớp dẫn điện hoặc lớp phủ trong pin mặt trời dẻo
- Sản xuất pin năng lượng mặt trời tích hợp vật liệu (BIPV) trong tương lai
4. Vì sao công nghệ in pin mặt trời được quan tâm?
Pin siêu mỏng – siêu nhẹ
- Printed solar cells thường là pin màng mỏng, trọng lượng nhẹ hơn nhiều so với tấm pin silicon cứng.
- Phù hợp cho những nơi hạn chế tải trọng như mái nhà yếu, thiết bị di động, vật liệu xây dựng.
Linh hoạt, có thể uốn cong và dán lên nhiều bề mặt
Có thể in lên nhựa dẻo, màng mỏng, nên pin có thể:
- uốn cong
- cuộn lại
- dán lên bề mặt cong
Mở ra nhiều ứng dụng mới mà pin silicon khó làm được.
Tiềm năng giảm chi phí sản xuất
- Không cần quy trình nhiệt độ cao và cắt wafer phức tạp như silicon.
- Có thể sản xuất hàng loạt bằng công nghệ công nghiệp như roll-to-roll, giúp giảm giá thành theo quy mô.
Dễ mở rộng sản xuất trên diện tích lớn
- Có thể in trực tiếp lên vật liệu dạng cuộn hoặc tấm lớn.
- Phù hợp với mục tiêu sản xuất nhanh, đáp ứng nhu cầu thị trường.
Ứng dụng đa dạng, dễ tích hợp vào đời sống
Printed solar cells có thể được tích hợp vào:
- cửa sổ, mặt dựng tòa nhà (BIPV)
- balo, lều, sạc di động
- cảm biến IoT, thiết bị thông minh
- phương tiện giao thông trong tương lai
Phù hợp với xu hướng năng lượng xanh & đô thị thông minh
- Giúp mở rộng điện mặt trời ra khỏi “mái nhà truyền thống”
- Hướng tới tương lai nơi năng lượng mặt trời có thể xuất hiện ở khắp nơi: tòa nhà, thiết bị, hạ tầng đô thị.
5. Ứng dụng thực tế của printed solar cells
Tích hợp vào tòa nhà (BIPV)
- In lên kính cửa sổ, mặt dựng tòa nhà, mái che…
- Giúp công trình vừa hiện đại vừa tạo điện.
Thiết bị di động & dã ngoại
- Sạc dự phòng năng lượng mặt trời
- Balo, lều cắm trại, đèn di động tích hợp pin mỏng nhẹ.
IoT và cảm biến thông minh
Cung cấp nguồn điện nhỏ cho:
- cảm biến môi trường
- thiết bị giám sát nông nghiệp
- thiết bị đo nhiệt độ/độ ẩm ngoài trời
→ giảm phụ thuộc vào pin thay thế.
Dán lên bề mặt cong / vật liệu đặc biệt
- Dán lên mái cong, tấm kim loại, bề mặt nhựa…
- Phù hợp với các thiết kế khó lắp pin silicon truyền thống.
Ứng dụng trong phương tiện (tiềm năng)
- Dán lên mái xe, xe camping, container…
- Hỗ trợ tạo thêm điện để sạc hoặc chạy thiết bị phụ trợ.
Đồ gia dụng và thiết bị thông minh trong tương lai
Tích hợp vào sản phẩm tiêu dùng như:
- bảng quảng cáo điện tử
- thiết bị sạc nhỏ gọn
- thiết bị công nghệ trong nhà thông minh
6. Thách thức của công nghệ in pin mặt trời
Hiệu suất còn thấp hơn pin silicon truyền thống
- Nhiều loại printed solar cells (đặc biệt pin hữu cơ) có hiệu suất chưa cao.
- Muốn tạo ra cùng lượng điện như pin silicon thì cần diện tích lớn hơn.
Độ bền và tuổi thọ chưa ổn định
Dễ bị ảnh hưởng bởi:
- độ ẩm
- nhiệt độ cao
- tia UV
- oxy trong không khí
Vì vậy tuổi thọ hiện vẫn khó cạnh tranh với pin silicon ngoài trời lâu dài.
Khó kiểm soát chất lượng khi sản xuất hàng loạt
Khi in trên diện tích lớn hoặc in liên tục roll-to-roll dễ gặp lỗi:
- lớp phủ không đều
- xuất hiện lỗ nhỏ, nứt vi mô
- sai lệch độ dày lớp in
Điều này làm giảm hiệu suất và độ ổn định của pin.
Phụ thuộc nhiều vào chất lượng “mực điện tử”
- Mực phải có độ nhớt, độ bám, độ ổn định phù hợp.
- Nếu mực không đạt chuẩn có thể gây: tắc đầu in (inkjet), lem mực (screen/flexo), lớp in kém bền
Cần công nghệ đóng gói (encapsulation) tốt
- Printed solar cells thường là màng mỏng nên phải được bảo vệ kỹ khỏi: nước, oxy, bụi bẩn
Đóng gói tốt giúp tăng tuổi thọ, nhưng làm tăng chi phí và độ phức tạp.
Chi phí thương mại hóa ban đầu còn cao
Dù về lâu dài có thể rẻ, nhưng giai đoạn đầu cần:
- máy móc công nghiệp
- dây chuyền kiểm định
- tối ưu quy trình sản xuất
Do đó chi phí ban đầu vẫn là rào cản.

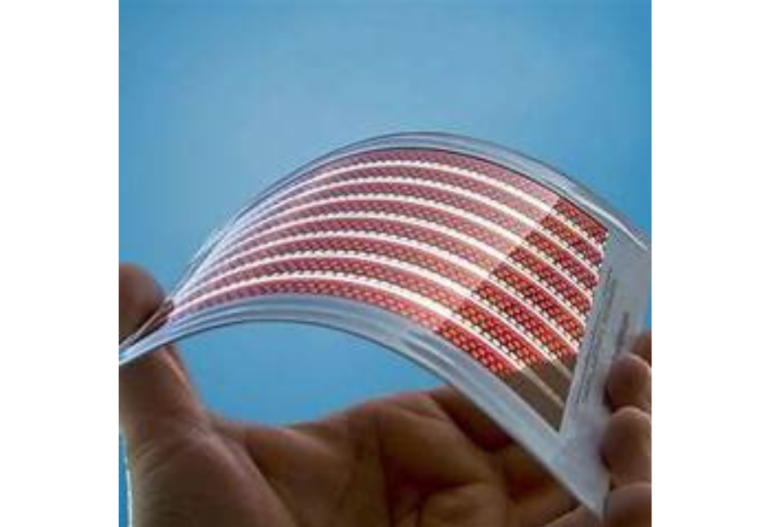

7. Triển vọng tương lai của printed solar cells
Printed Solar Cells được xem là một trong những hướng phát triển đầy tiềm năng của ngành năng lượng tái tạo vì có khả năng tạo ra pin mặt trời mỏng, nhẹ, linh hoạt và dễ tích hợp vào đời sống. Trong tương lai, khi vật liệu và quy trình in được cải tiến, công nghệ này có thể mở rộng ứng dụng ra ngoài mô hình “tấm pin trên mái nhà” truyền thống, để xuất hiện ở nhiều bề mặt khác nhau như kính tòa nhà, vật liệu xây dựng, phương tiện giao thông, thiết bị IoT và đồ dùng thông minh. Đặc biệt, các công nghệ sản xuất hàng loạt như roll-to-roll printing có thể giúp in pin mặt trời nhanh với số lượng lớn, từ đó giảm giá thành theo quy mô và thúc đẩy thương mại hóa rộng rãi. Bên cạnh đó, sự phát triển của vật liệu mới như Perovskite hoặc pin hữu cơ (OPV) cũng làm tăng hy vọng cải thiện hiệu suất và tuổi thọ, giúp printed solar cells trở nên thực tiễn hơn trong môi trường sử dụng ngoài trời. Nếu vượt qua được các thách thức về độ bền, tiêu chuẩn kỹ thuật và kiểm soát chất lượng, Printed Solar Cells có thể trở thành giải pháp quan trọng trong tương lai, góp phần thúc đẩy một thế giới năng lượng xanh – linh hoạt – bền vững.
