Trong bối cảnh thế giới đang chuyển dịch mạnh sang năng lượng tái tạo, năng lượng mặt trời tiếp tục là một trong những giải pháp quan trọng nhất nhờ tính sạch, bền vững và ngày càng rẻ. Tuy nhiên, công nghệ pin mặt trời truyền thống dựa trên silicon đang dần chạm tới giới hạn về hiệu suất và chi phí sản xuất.
Một “ứng viên” mới đầy tiềm năng đang được giới khoa học và doanh nghiệp toàn cầu chú ý chính là pin mặt trời Perovskite – công nghệ có thể tạo nên bước nhảy vọt trong ngành năng lượng.
1. Perovskite là gì?

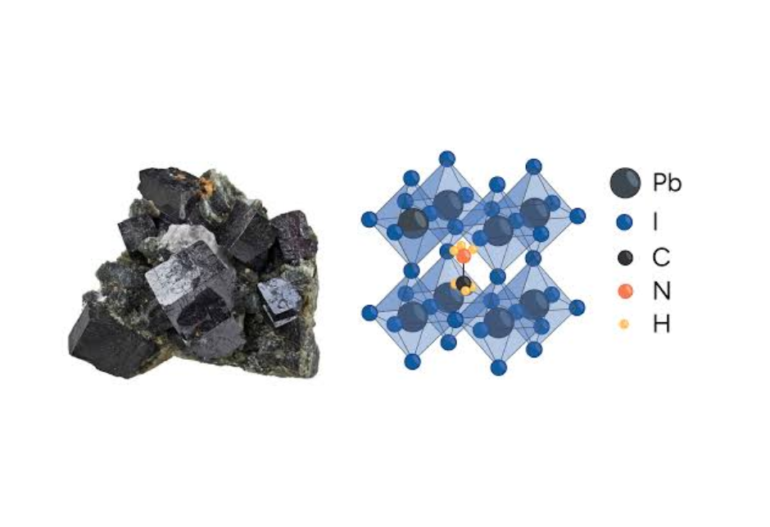

Perovskite là tên gọi của một nhóm vật liệu có cấu trúc tinh thể đặc biệt, được ứng dụng nhiều trong công nghệ pin mặt trời thế hệ mới. Trong lĩnh vực năng lượng, Perovskite không chỉ là một khoáng chất đơn lẻ mà là họ vật liệu có cấu trúc tương tự, thường được tạo thành từ các thành phần hữu cơ hoặc vô cơ kết hợp với kim loại như chì (Pb) và halogen (I, Br, Cl). Điểm nổi bật của Perovskite là khả năng hấp thụ ánh sáng rất mạnh và chuyển đổi ánh sáng thành điện hiệu quả dù lớp vật liệu cực kỳ mỏng, giúp giảm thất thoát năng lượng trong quá trình tạo dòng điện. Ngoài ra, Perovskite có thể sản xuất bằng các phương pháp đơn giản như phủ lớp hoặc in, giúp giảm chi phí trong tương lai. Đặc biệt, vật liệu này còn có thể làm thành màng mỏng, nhẹ, uốn cong hoặc bán trong suốt, phù hợp để tích hợp lên nhiều bề mặt như cửa sổ, tòa nhà hay thiết bị di động, nên được xem là công nghệ đầy tiềm năng cho tương lai năng lượng mặt trời.
Hiểu đơn giản: Nếu silicon là “tấm kính dày để hấp thụ ánh sáng”, thì Perovskite giống như “một lớp phủ mỏng nhưng hấp thụ cực tốt”.
2. Vì sao pin mặt trời Perovskite được đánh giá là “tương lai”?
Hiệu suất chuyển đổi điện cao
- Perovskite có khả năng hấp thụ ánh sáng rất mạnh, nên dù lớp vật liệu rất mỏng vẫn tạo ra dòng điện hiệu quả.
- Nhờ cấu trúc tinh thể đặc biệt, electron di chuyển nhanh và ít bị thất thoát năng lượng hơn.
Kết quả: pin Perovskite có tiềm năng đạt hiệu suất ngang hoặc cao hơn pin silicon truyền thống.
Tốc độ cải tiến công nghệ cực nhanh
- Pin silicon đã phát triển hàng chục năm và đang dần chạm “trần” về hiệu suất.
- Trong khi đó, Perovskite chỉ mới nổi lên gần đây nhưng hiệu suất tăng rất nhanh nhờ nghiên cứu mạnh mẽ.
Ý nghĩa: công nghệ Perovskite còn “dư địa” để cải thiện rất lớn trong tương lai.

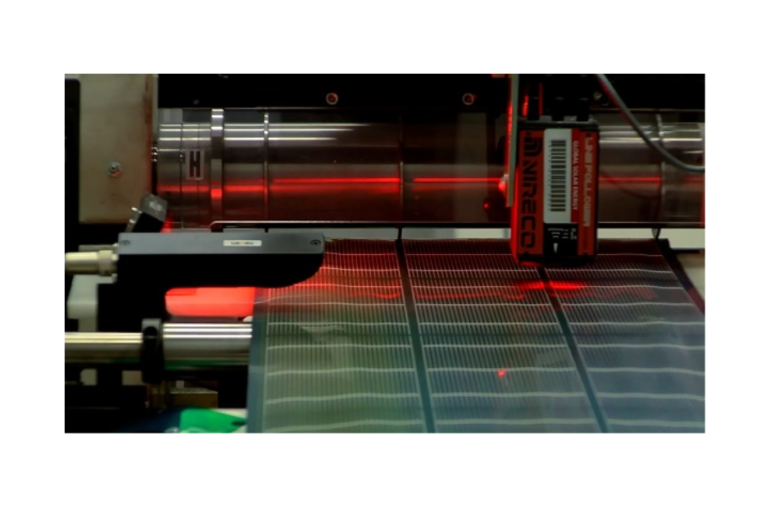

Tiềm năng giảm chi phí sản xuất
- Silicon cần quy trình sản xuất phức tạp: nhiệt độ cao, thiết bị hiện đại, tiêu tốn nhiều năng lượng.
- Perovskite có thể sản xuất bằng các phương pháp đơn giản hơn như:
+ phủ lớp (coating)
+ in phun (inkjet printing)
+ cuộn-to-cuộn (roll-to-roll)
Kết quả: về lâu dài, chi phí sản xuất có thể rẻ hơn, giúp điện mặt trời phổ biến hơn.

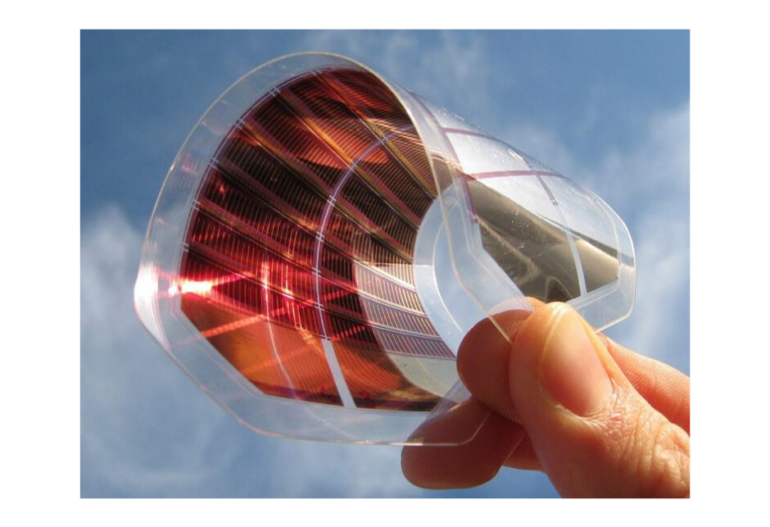

Mỏng - nhẹ - có thể uốn cong
- Pin silicon thường cứng, nặng, khó lắp vào các bề mặt cong hoặc không phẳng.
- Pin Perovskite có thể làm dạng màng mỏng, có thể:
+ uốn cong
+ dán lên nhiều bề mặt
+ mang theo dễ dàng
Ứng dụng mở rộng: phù hợp cho thiết bị di động và các công trình thiết kế hiện đại.
3. Ứng dụng thực tế nổi bật của pin Perovskite
Tích hợp vào tòa nhà (BIPV – Building Integrated Photovoltaics)
- Perovskite có thể thiết kế thành vật liệu bán trong suốt, vẫn nhận ánh sáng và tạo điện.
- Điều này rất phù hợp với xu hướng BIPV (Building Integrated Photovoltaics) như:
+ kính cửa sổ tạo điện
+ mặt dựng tòa nhà phát điện
+ mái kính trung tâm thương mại
Tác động lớn: biến tòa nhà thành “nhà máy điện” mà không cần thêm diện tích lắp đặt.
Pin mặt trời dạng màng mỏng cho thiết bị di động
- Perovskite có thể sản xuất thành màng dẻo, dễ gắn lên nhiều bề mặt.
- Ứng dụng:
+ sạc dự phòng năng lượng mặt trời
+ balo, túi xách tích hợp tấm sạc
+ thiết bị điện tử nhỏ (đèn, cảm biến)
Lợi ích: tiện lợi, nhẹ, phù hợp cho di chuyển và dã ngoại.

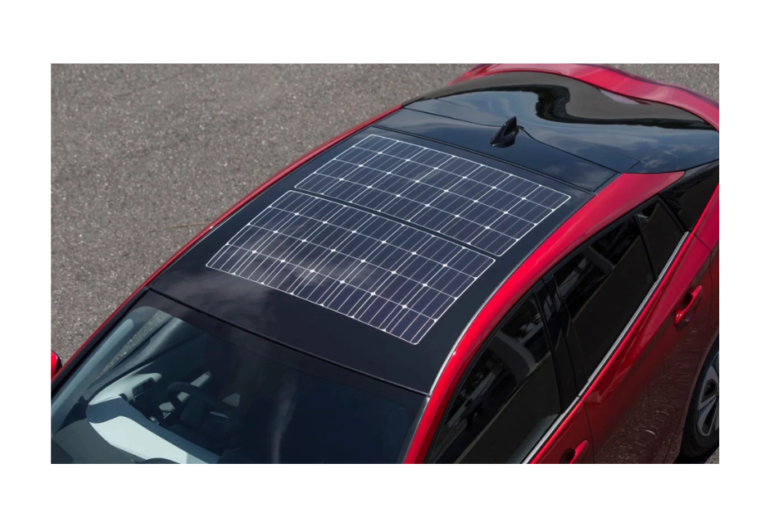

Ứng dụng trong xe điện và phương tiện giao thông
Nhờ trọng lượng nhẹ và hiệu quả cao, Perovskite có tiềm năng tích hợp vào:
- mái xe điện
- xe buýt, xe tải (diện tích lớn)
- xe đạp điện, xe camping
Lợi ích: hỗ trợ sạc thêm năng lượng, giảm phụ thuộc vào trạm sạc.

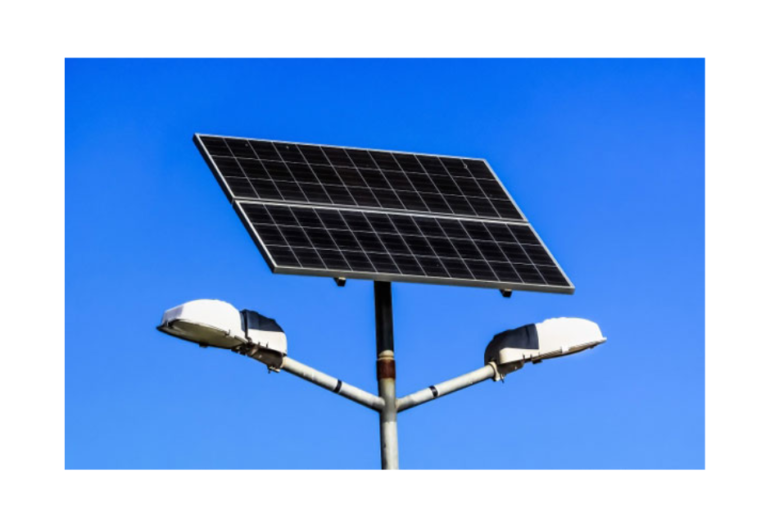

Thiết bị IoT và cảm biến thông minh
- Các thiết bị IoT thường cần nguồn điện nhỏ nhưng ổn định.
- Perovskite có thể ứng dụng cho:
+ cảm biến môi trường
+ thiết bị đo nhiệt độ/độ ẩm ngoài trời
+ hệ thống giám sát nông nghiệp thông minh
Lợi ích: thiết bị hoạt động lâu dài mà không cần thay pin thường xuyên.

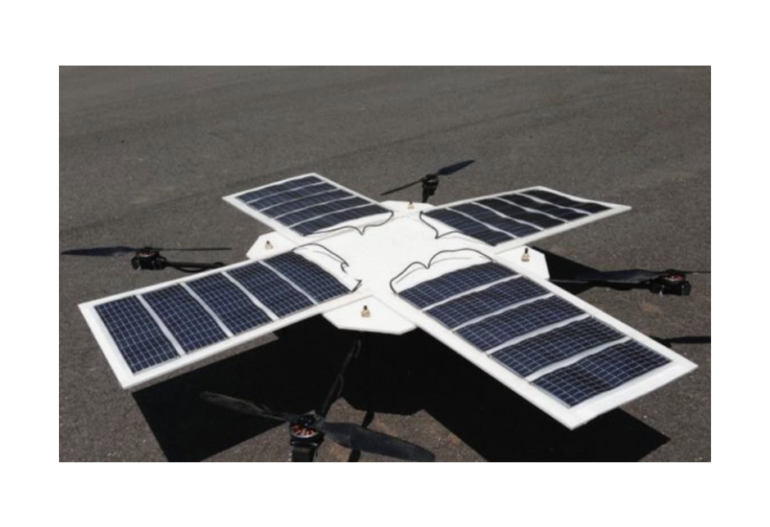

Ứng dụng trong lĩnh vực hàng không - drone
- Drone cần nguồn điện nhẹ để tối ưu bay lâu.
- Pin Perovskite dạng mỏng có thể dán lên:
+ cánh drone
+ thiết bị bay không người lái phục vụ khảo sát, cứu hộ
Lợi ích: kéo dài thời gian hoạt động, giảm tải trọng.

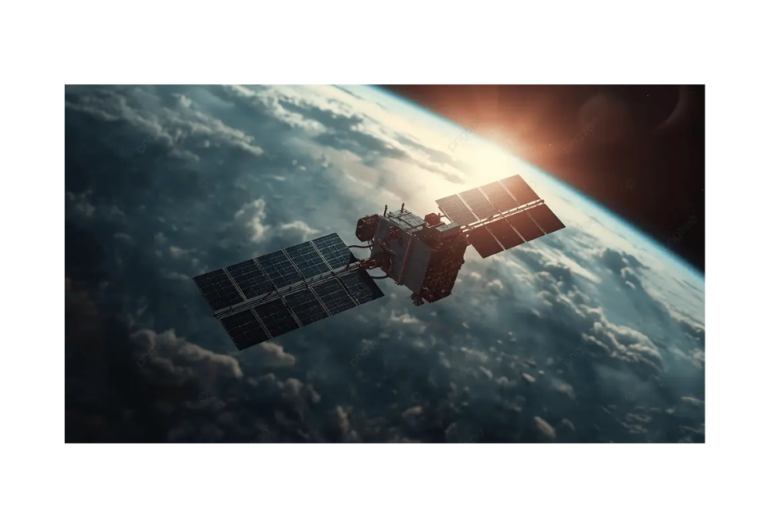

Ứng dụng trong không gian (vệ tinh, trạm vũ trụ)
- Trong ngành vũ trụ, yếu tố quan trọng là:
+ hiệu suất cao
+ trọng lượng thấp
+ khả năng tạo điện ổn định
- Perovskite được nghiên cứu để dùng cho:
+ vệ tinh nhỏ
+ tấm pin năng lượng cho thiết bị ngoài không gian
Lợi ích: tối ưu khối lượng phóng và tăng hiệu quả khai thác năng lượng.

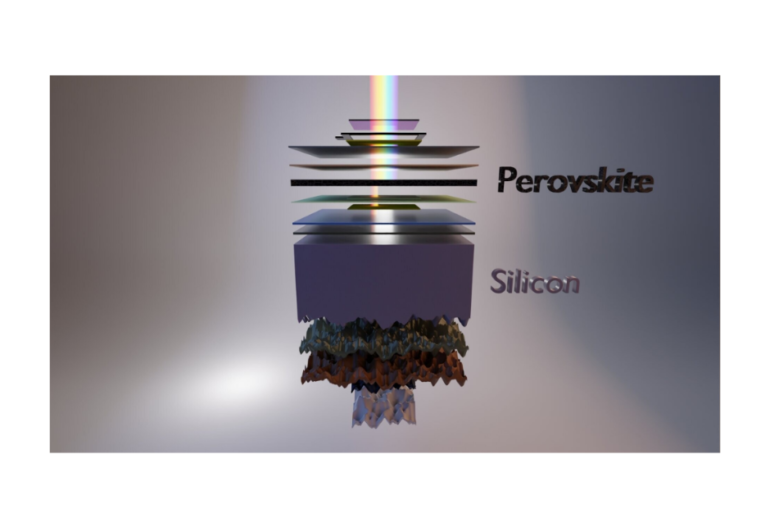

4. Công nghệ “Tandem” - Kết hợp Perovskite và Silicon
Công nghệ Tandem là hướng phát triển quan trọng trong lĩnh vực pin mặt trời, trong đó hai lớp vật liệu khác nhau được xếp chồng lên nhau để khai thác ánh sáng mặt trời hiệu quả hơn. Phổ biến nhất hiện nay là mô hình Perovskite – Silicon Tandem, nơi một lớp Perovskite được đặt lên trên pin silicon truyền thống. Mỗi lớp vật liệu đảm nhiệm việc hấp thụ các dải bước sóng ánh sáng khác nhau: Perovskite hấp thụ tốt ánh sáng có năng lượng cao (bước sóng ngắn), còn silicon hấp thụ hiệu quả phần ánh sáng có năng lượng thấp hơn (bước sóng dài). Nhờ sự “phân công” này, pin tandem có thể tận dụng ánh sáng mặt trời toàn diện hơn và giảm đáng kể lượng năng lượng bị lãng phí.
So với pin silicon đơn thuần, công nghệ Tandem cho phép tăng hiệu suất chuyển đổi điện năng mà không cần mở rộng diện tích lắp đặt. Điều này đặc biệt quan trọng đối với các nhà máy điện mặt trời, mái nhà đô thị hoặc các khu vực có không gian hạn chế. Ngoài ra, lớp Perovskite có thể được phủ trực tiếp lên pin silicon hiện có, giúp tận dụng hạ tầng sản xuất sẵn có và giảm chi phí chuyển đổi công nghệ. Mặc dù vẫn còn những thách thức về độ bền và khả năng ổn định lâu dài của Perovskite, công nghệ Tandem Perovskite–Silicon đang được xem là bước tiến then chốt để vượt qua giới hạn hiệu suất của pin mặt trời hiện nay và mở ra thế hệ điện mặt trời hiệu quả hơn trong tương lai.
5. Thách thức lớn nhất của pin mặt trời Perovskite

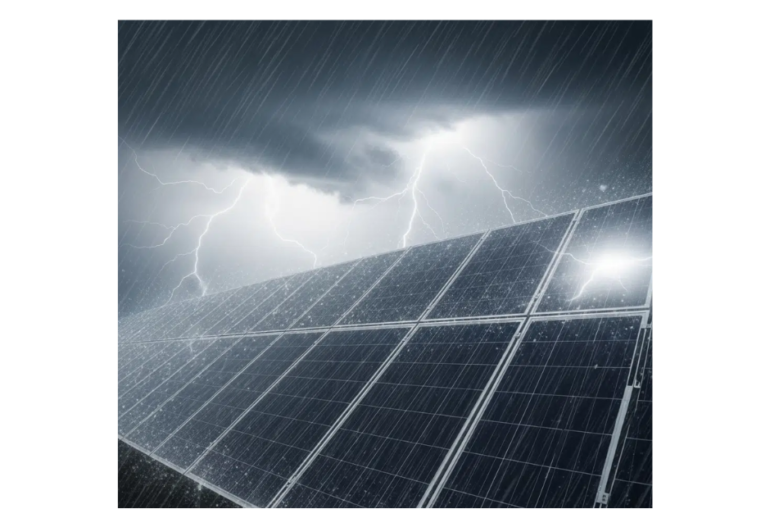

Độ bền và tính ổn định lâu dài
- Perovskite rất nhạy cảm với độ ẩm, nhiệt độ cao và tia UV.
- Khi tiếp xúc lâu với môi trường bên ngoài, vật liệu có thể bị suy giảm hiệu suất nhanh hơn pin silicon.
- Tuổi thọ hiện tại vẫn chưa đạt mức 20–25 năm như pin silicon thương mại.
Đây là rào cản lớn nhất đối với việc ứng dụng quy mô lớn ngoài thực tế.

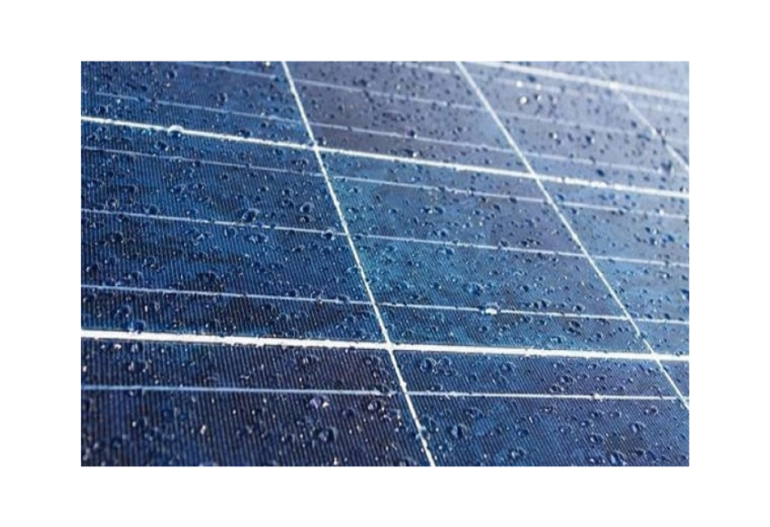

Khả năng chống ẩm và bảo vệ vật liệu
- Chỉ cần một lượng hơi nước nhỏ cũng có thể làm hỏng cấu trúc Perovskite.
- Việc đóng gói (encapsulation) để bảo vệ pin làm tăng chi phí và độ phức tạp sản xuất.
Cần vật liệu bảo vệ mới vừa bền vừa rẻ để thương mại hóa rộng rãi.
Vấn đề chì (Lead)
- Nhiều loại Perovskite hiệu suất cao hiện nay có chứa chì, gây lo ngại về môi trường và sức khỏe.
- Yêu cầu:
+ kiểm soát rò rỉ
+ tái chế an toàn
+ nghiên cứu Perovskite không chì
Đây là thách thức quan trọng về mặt pháp lý và môi trường.
Tính ổn định trong sản xuất hàng loạt
- Pin Perovskite hoạt động tốt trong phòng thí nghiệm nhưng khó duy trì chất lượng đồng đều khi sản xuất quy mô lớn.
- Sự không đồng nhất về lớp phủ có thể làm giảm hiệu suất tổng thể.
Cần cải tiến quy trình sản xuất công nghiệp ổn định và chuẩn hóa.
Chưa có tiêu chuẩn thương mại thống nhất
- Hiện vẫn thiếu các tiêu chuẩn quốc tế rõ ràng về:
+ độ bền
+ thử nghiệm ngoài trời
+ vòng đời sản phẩm
- Điều này khiến doanh nghiệp và nhà đầu tư còn dè dặt.
Cần thời gian để hoàn thiện khung pháp lý và tiêu chuẩn kỹ thuật.
Niềm tin của thị trường và người tiêu dùng
- Do công nghệ còn mới, người dùng vẫn lo ngại về:
+ độ an toàn
+ độ bền
+ chi phí bảo trì
Việc chứng minh hiệu quả thực tế lâu dài là yếu tố then chốt để tạo niềm tin.
Perovskite sở hữu tiềm năng rất lớn, nhưng để trở thành công nghệ chủ đạo, nó cần vượt qua thách thức về độ bền, an toàn môi trường và khả năng sản xuất quy mô lớn. Khi những vấn đề này được giải quyết, Perovskite có thể thực sự mở ra kỷ nguyên mới cho năng lượng mặt trời.
